双氰胺是环氧树脂常用的一种 潜伏性固化剂，在室温下有长达6个月以上的储存期，其固化物具有良好的力学性能和介电性能，但存在固化温度高、在环氧树脂中溶解度小等缺陷，实际使用过程中通常添加少量取代脲作为促进剂，以降低固化温度和提高反应速度。取代脲类促进剂属于潜伏型固化促进剂，其环氧组合物的室温储存期较长。

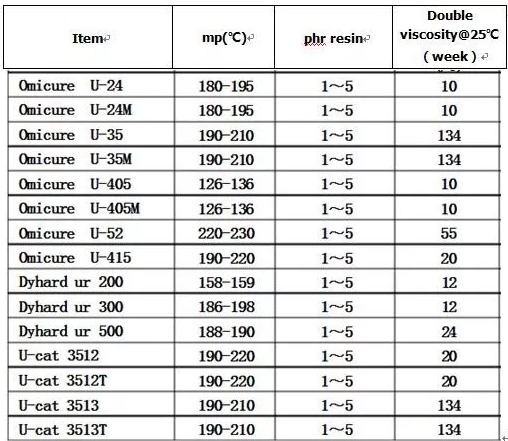

与单独使用双氰胺相比，取代脲在相对较低温度下分解，分解产物催化或激活了环氧树脂固化反应，这就是有机脲促进剂降低环氧树脂体系固化温度的原因。最高固化温度可降低40℃～50℃，但树脂体系的室温贮存期缩短，不过仍可达到1～2个月，而使用特殊结构的有机脲促进剂，室温贮存期更可达到6-12个月，下表为一些常见的有机脲促进剂。

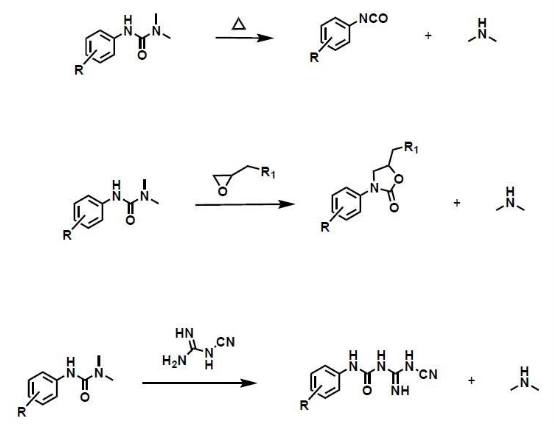

环氧树脂/双氰胺/取代脲固化体系的反应 机理十分复杂，总结下来有三种可能反应机理：

Thomas和Benedikt认为取代脲受热后分解成二甲胺和异氰酸酯，二甲胺与环氧基反应生成叔胺，叔胺催化促进环氧基与双氰胺反应，而异氰酸酯与环氧基反应生成恶唑烷酮；

LaLiberte认为 取代脲与环氧基在低温下反应生成恶唑烷酮和二甲胺，二甲胺进一步与环氧基反应生成叔胺，叔胺又继续催化环氧树脂的聚合反应;

国内报道认为取代脲先与双氰胺反应生成胍类化合物和二甲胺，二甲胺再与环氧基反应生成叔胺，然后在叔胺的作用下，环氧树脂发生阴离子开环聚合。

总之，无论按哪一种机理反应，所 涉及的固化反应都相当复杂。此外，双氰胺中的腈基在高温下会与环氧基或羟基发生反应，从而使体系的固化反应进一步复杂化。
