粘贴小报

聚合物防水涂料实际应用中常见问题及处理方法!

发布时间:2019-06-19



随着社会的发展,时代的进步,现代建筑领域中聚合物水泥,防水系列产品的应用已经得到了广泛的推广。但随着市场的需求量增大,在实际生产和应用过程中出现的问题也逐渐增多,为了避免在以后的实际应用中再遇到类似的问题,现将常见的问题及注意事项列出。

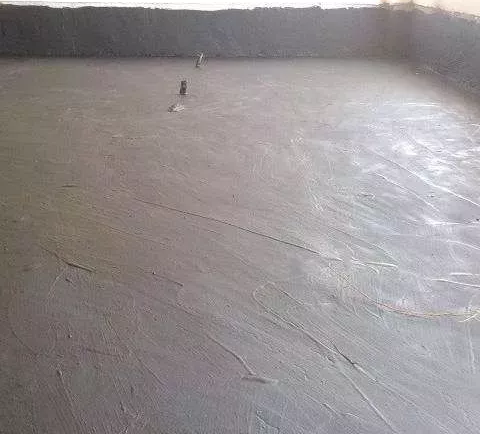

一、聚合物水泥防水系列产品的分类及其优缺点

1.1 水泥灰浆、砂浆类

产品特点:水泥灰浆、砂浆是以聚合物乳液和多种添加剂组成的有机液料,搭配水泥基填料组成的无机粉料,再经过一定比例配制成的双组分水性防水灰浆、砂浆。

优点:水泥灰浆、砂浆属于水性涂料,无毒无害无污染,是环保型非常高的涂料,该材料可以直接在混凝土表面施工并粘接牢固、施工方便、不受基层含水率限制、干燥快、凝结时间短,一般在施工2小时之后就可以粘贴在基层表面。

缺点:该类材料属于刚性防水涂料,成膜之后弹性会比较差,会随着建筑沉降和错位影响防水效果,比较适合用在结构稳定的位置。





1.2 丙烯酸类

产品特点:丙烯酸类涂料可以加水稀释,属于水溶性材料,无色无味,环保性较好。

优点:丙烯酸类涂料在干燥之后结膜非常紧密,而且结膜之后弹性和延展性都非常好,也不会随着基层的沉降和错位而出现断裂的情况,该种材料是目前家装中用的比较多的防水材料,并且价格也相对优惠。

缺点:该类材料需多次薄涂才可达到设计厚度,施工周期较长,成膜需良好通风和较高温度,涂膜长期耐水性不好。

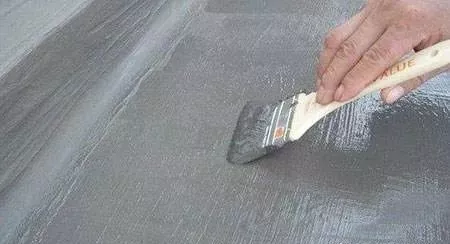

二、对JS防水涂料的认知

按聚合物乳液和水泥的不同比例,JS防水涂料分I型、II型和III型。I型,其聚合物含量高,弹性好,适于非长期浸水环境、较干燥、活动量较大的基层;II型聚合物含量相对降低,材料延伸率随之大幅降低,刚性增加,粘接强度提高,涂膜抗穿刺、干燥快,但低温柔性较差,适用于长期浸水环境或潮湿、活动量较小的基层;III型为水泥中加入少量聚合物配成的弹性水泥砂浆,粘接强度高,有一定的延伸率和抗裂性,主要适用于地下室、厨卫间、外墙等,作为背水面防水效果更好,特别是作为饰面瓷砖的粘接材料,可以有效地解决外墙饰面瓷砖脱落而造成墙体渗漏问题。

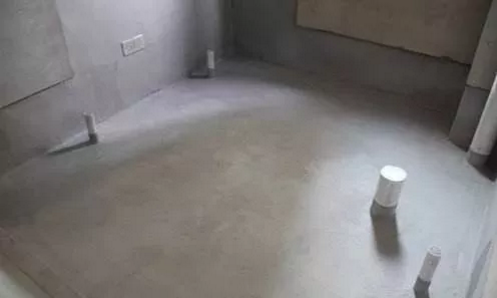

三、防水系列产品在实际应用中常出现的问题,以聚合物类防水产品为例:

现象一:防水层起皮、粘接不牢固。

[原因]:

1) 基面强度不高,有起皮、起砂现象,

2) 基层表面堆积灰尘,涂防水层之前未扫除浮灰

3) 基层较干燥,将防水材料中的水分吸走,造成防水材料中的胶凝材料水化时不完全

[处理方法]:

1) 对有缺陷的部位应进行修补,必要时要铲除起皮、起砂部位重做。

2) 施工时要按要求严格清理基面

3) 施工前要充分润湿基层





现象二:涂完防水层,贴上瓷砖后,前期没有异象,后期出现了空鼓掉砖的现象。

[原因]:

1) 防水层自身内部断裂,防水涂料自身的强度不够

2) 防水层与基面断裂(在基面处理正确的前提下),防水涂料自身的粘接力不够,使用的乳液过于偏柔性,瓷砖胶加瓷砖有一定的重力,可能当时粘接没问题,但长时间由于重力的影响,造成防水层和基面断裂,形成空鼓继而掉砖。

3) 防水层与瓷砖胶断裂:a. 瓷砖胶自身的粘接不够;b. 防水层表面过于光滑。

[处理方法]:

1) 调整防水涂料自身的配方,增加胶泥材料的用量;

2) 更换Tg相对高点的乳液,提高抗拉能力;

3) a. 更换粘接力好点的瓷砖胶;b. 在防水层表面涂层界面剂,增加粘接,或者在防水层施工后表面涂一层细砂。



现象三:防水层表面有气孔或者砂眼

[原因]:

1) 防水涂料自身的消泡未做好,使用的消泡剂消泡效果不好;

2) 材料自身过于黏稠,在搅拌的过程中产生的气泡被包裹在浆体中不易消除;

3) 基面过于干燥,将防水材料中的水分吸走,干的快,不能很好的成膜;

4) 材料搅拌不均匀,搅拌后未静置,材料自身在搅拌过程中产生的气泡未消除就开始施工。

[处理方法]:

1) 替换消泡效果好点的消泡剂;

2) 在保证不流挂的前提下,尽量保证防水材料不要过于黏稠,材料中尽量不加或者少加增稠剂(因为其对材料后期的性能也会有影响);

1) 施工前将基面进行润湿处理,但基面不要有明水。

4) 待材料充分搅拌静置5分钟以后,再使用。



现象四:防水层自身存在开裂

[原因]:

1) 基面未做润湿处理,表面太干,吸走了材料中的水分,造成局部水化不完全,进而引起收缩,形成开裂;

2) 施工时一次涂刷的太厚,收缩增大,引起开裂;

3) 基面不平整;

4) 基面自身有收缩,进而引起防水层的收缩开裂;

5) 在犄角处使用了比较刚性的材料。

[处理方法]:

1) 表面进行润湿处理,但不能有明水。

2) 防水层至少分两次涂刷,每次涂刷的厚度不能大约1mm且必须待第一层完全表干以后再进行第二层的涂刷。

3) 将基面不平整处,进行修复或者铲除。

4) 对收缩相对明显的基面进行处理,用地固界面剂涂刷处理。

5) 犄角处选用柔性好的材料。



现象五:防水层表面存在泛白

[原因]:

1) 材料搅拌不均匀,液料与粉料未充分混合;进而造成离析;

2) 施工时,基面有明水。

[处理方法]:

1) 充分搅拌均匀静置5min后,再涂刷;

2) 待基面没有明水后再涂刷。





现象六:防水层干燥速度慢且表面有水珠

[原因]:

单组份丙烯酸涂料是通过水分挥发成膜,潮湿、低温环境,阻碍了涂料中水分的挥发;而水珠是由于空气潮湿、不流动。

[处理方法]:

1) 加强室内的通风条件可以更利于水分的挥发;

2) 采用薄涂和多遍涂刷的方式,有利于水分的挥发,且必须待前一遍表干后再涂刷下一遍;

3) 在潮湿条件下,尽量使用双组分的防水涂料进行施工。

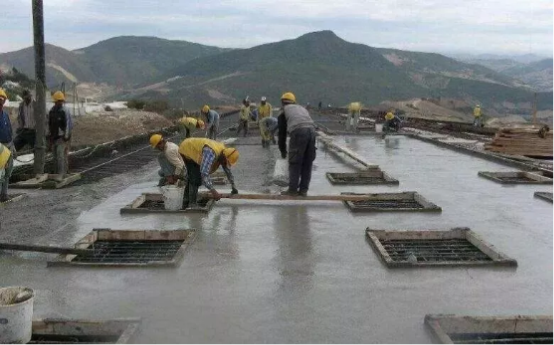

四、防水系列产品施工时注意事项

4.1 基层处理要求:平整、坚实、干净、无浮灰和油污,细部处理完整无遗漏。

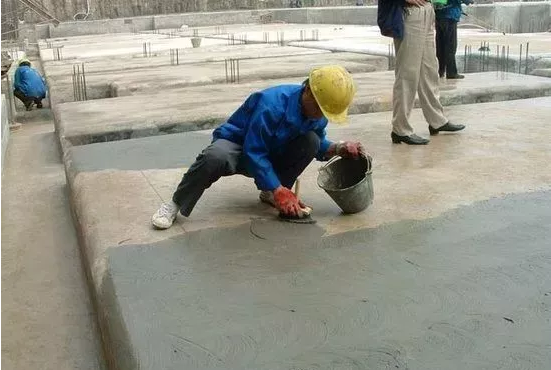

4.2 涂刷防水层时应遵循的原则;

涂刷防水层时要按照先细部(管根、漏水孔等)后大面(墙面和地面)的原则。阴阳角宜作成圆弧形,大面积防水施工前,按设计要求在留设凹槽内填密封材料,在犄角处先用毛刷刷涂2遍涂料。防水涂料满涂,无遗漏,与基层粘接牢固。无气泡,无裂纹,无脱层,表面平整,卷起部位涂刷高度基本一致均匀,厚度需满足产品的规定要求。防水涂膜施工需按说明书规定的时间进度分步操作。

4.3 防水施工时监督环节:

1) 防水部位要全面;

2) 防水层施工要严格按照产品说明书涂刷并刷够一定的厚度。

3) 施工过程要细致:墙面与地面的接缝处,阴阳角、水管、地漏和卫生洁具的周边及铺设冷热管的锚沟内是重点防水部位,施工时必须细致。

4.4 防水施工后要做保护层

防水层做好后还要在上面继续施工贴瓷砖,往往很容易就造成防水层的破损,如果在破损处得不到修补或没有发现,将来必然会引起渗漏,因此要打上保护层,通常采用的是水泥加入界面剂再加入刚性防水材料搅拌均匀涂料,这种混合物凝结后强度超过一般混凝土材料,同时因为加入了刚性防水材料也不失为一道防水屏障,意在一举两得。这样的防水才能万无一失。

4.5 防水做好后,验收:

1) 对于非轻质墙体:

闭水实验可验证防水层的防水功能是否正常。做闭水试验要封好门口及下水口,最高点蓄水层深度不少于20毫米,蓄水时间不少于24小时,检查是否有渗漏点。目测检查法:打开楼下厕浴间观察是否有渗水痕迹或水珠。接触检查法;用手触摸可疑渗水处确认是否漏水。

2) 对于轻质墙体防水施工验收

淋水试验,即用水管在做好防水涂料的墙面自上而下不间断喷淋3、4分钟,墙体另一侧无渗透现象才可验收合格。







来源:防水与施工

武汉粘接技术学会  电话:027-62251192   联系人:胡高平 Email : hubuhg@yp.ce.net.cn

技术支持:维程互联

鄂ICP备2021007719号-1
